ER-5068超埋深音频检测仪

一、技术特点:

超窄带通0.2Hz锁相环DSP数字滤波器;高灵敏度接收机,检测深度和检测距离有效提高;

整体独立(A字架)检,无需与接收机连接,便捷、可靠性高

可选配GPS定位功能,管道走向自动成图;左右箭头指示管道位置,快速定位管线;前后箭头指示防腐层破损点,快速定位;dB值指示防腐层破损点的大小;

电流方向功能将防腐层破损点定位精度在1厘米之内;快速判断防腐层破损点位置方向、大小的技术;发射机发送特定编码检测信号电流给管道,使仪器抗干扰性更强;

操作简便,管道定位与防腐层破损点检测单人即可操作;

接收机不必与A字架连接就可进行测量并显示dB大小;

对管道阴极保护效果自动生成评估报告并辅助决策防腐层破损修复次序及防腐层,维护方案,打印评估结果。

二、发射机技术指标:



            频率选择:128Hz、512Hz、1KHz、33KHz、65KHz、83KHz

            输出电流:120mA350mA700mA1A1.5A2A2.5A3A5A

            输出电压:最大140V

输出功率:最大200W

发射距离:最大35Km

交流电源:220V/50Hz交流

直流输入: 29.4V 13AH 高容量锂电(可选配29.4V 20AH外置电池)

工作温度:-20℃ - +50℃

壳体材料:ABS工程塑料

外形尺寸:36.8x26.8x13.5cm

重 量:8.0Kg (含电池)

质量认证:IS09001:2015

三、接收机技术指标:

◆定位模式:峰值模式、谷值模式、宽峰模式、宽峰箭头模式

◆测深方式:直读深度、80%法测深

工作频率:无线电、50Hz、100Hz(CPS)、128Hz、512Hz、1KHz、2KHz8KHz33KHz65KHz83KHz

      ◆菜单设置:中英文设置菜单。



     ◆定位精度:深度的±1.2%无邻近管线干扰



     ◆电流精度:实际电流的±1.2%无邻近管线干扰



     ◆深度精度:深度的±1.2%无邻近管线干扰



     ◆测量范围:35

     ◆破损定位:独立的A字架,定点可精确在1厘米之内

数据记录:管道位置(GPS坐标)、破损点位置、大小、埋深、电流、点距(选配)

数据下载:记录的数据可下载到电脑(选配)

电流测绘:可准确地测量多种信号电流的大小和防腐层破损的方向

电 池:锂电,可连续工作20小时

壳体材料:ABS工程塑料

外形尺寸:62x30x15cm

重 量:2.5Kg

灵 敏 度:埋深1米时8 mA

质量认证:IS09001:2015



四、检漏仪(A字架)技术指标:

接收频率:LF低频 128Hz、512Hz、1KHz、8KHz

增益控制:自动增益,范围:0-140dB

破损定位:定位防腐层破损点位置、方向,精度在1厘米之内,定位精度:≤1cm

电源:7.4V锂电池组工作时间:≥20小时

重量:2.5kg

五、防腐层检测仪(音频)技术指标:



    检漏精度:≥0.15mm2

工作温度:-20℃ ~+50℃

工作电源:7.4V锂电池;

重量:0.6Kg

外形尺寸:165×90×68

六、SENNR管道防腐层评估软件

        SENNR管道防腐层评估软件是为地下管道外防腐层检测仪现场检测数据(包括目标管道的地理位置、埋土深度、管中电流、防腐层破损点大小等信息)的后期处理与分析而开发的一款专用软件。根据国家标准(GB/T 19285-2014)及相关行业标准,可为用户提供所测管段的防腐层评估报告(图表报告、文字报告),给用户提供外防腐层状况不开挖检测评价结果,包括:外防腐层电阻率Rg值(KΩ.m2)分级评价,外防腐层电流衰减率Y值(dB/m)分级评价、外防腐层破损点密度P值(处/100m)分级评价,以辅助确定后期的防腐层维护方案:防腐层监测、防腐层局部修补、防腐层大修等,并且可以通过报表形式打印出来,为管道业主提供可靠的参考依据并存档。

 功能特点:

  下载接收机中保存的检测数据并可浏览、可编辑;

  导入导出多种格式的数据(Excel、Word、Pdf);

  自动生成电流衰减曲线;

  自动生成管道埋深曲线;

  自动生成管道防腐层破损点大小及位置分布图;

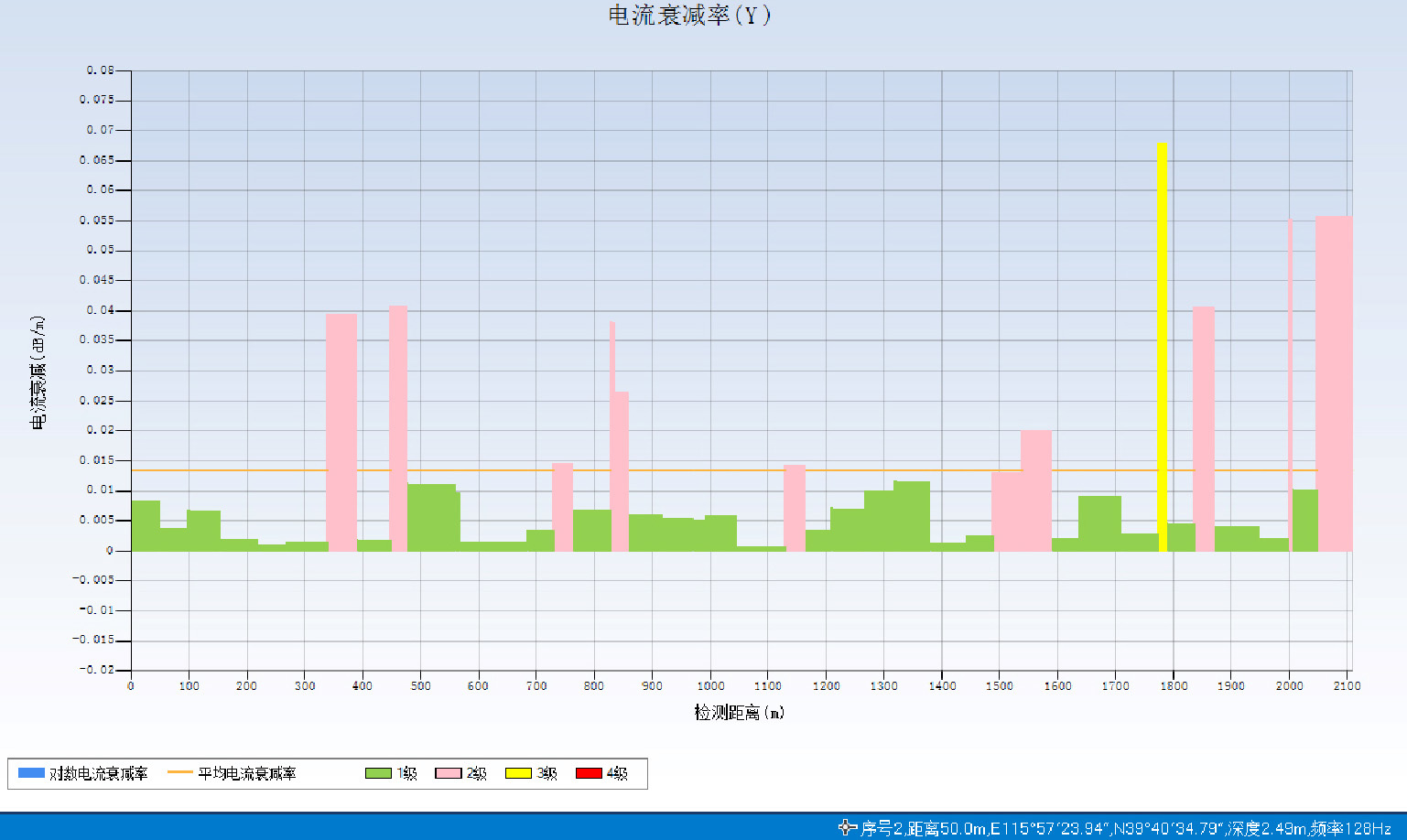

  自动生成电流衰减率(Y值)曲线;

  计算防腐层绝缘电阻,分段评估;

  自动生成管道走向图(平面图、三维图);

  自动生成评估报告并辅助决策防腐层破修复次序及防腐层维护方案。
